DN-K1000-2气体报警器控制器，DN-K1000-2可燃有毒气体报警主机，DN-K1000-2可燃有毒气体报警装置。
DN-K1000-2可燃有毒气体报警器是由济南鼎诺科技有限公司于2008年研发后生产的专业用于检测可燃有毒气体泄漏报警的装置，该产品当时过通过了公安部消防电子产品评定检测中心的型式检测，还有消防电子检测中心的产品检测报告资质
产品检测标准是GB16808-2008，产品认证实施规则：CCCF-XSRK-008：2009
产品形式认证证书编号：073184851483R0M，
该产品型号所有权归济南鼎诺科技有限公司所有。
DN-K1000-2固定式可燃有毒气体报警控制器只能搭配由济南鼎诺科技有限公司生产的DN-T1000可燃有毒气体探测器和DN-T1000-F固定式防爆型可燃有毒气体探测器。无法搭配其他厂家生产的可燃有毒气体探测器（切记不要随意搭配）。
DN-K1000-2型固定式可燃有毒气体报警控制器技术指标
安装方式：非防爆场合的壁挂式安装
工作电压： 主电：220VAC,(50~60)Hz 备电：24VDC（可选）
大工作电流：100mA
工作温度： -40℃~+85℃
工作湿度： (10~95)%RH
探测器输入：三线制
报警方式： 声音报警：分故障报警，浓度报警两种不同的声音;
光报警：通过LED发光二极管显示出电源故障
警、浓度报警、探测器故障报警
输出信号： 两组继电器输出，其中一组为常开常闭，另一组脉冲常开常闭，每组容量：5A/250VAC或10A/30 VDC
故障报警： 系统可显示探测器连线短路、断路故障；传感器故障；系统供电故障等
记录功能： 记录各通道近一次的报警时间
功 耗： 每通道≤5W
重量： 1.8Kg
DN-K1000-2固定式可燃有毒气体报警主机显示方式采用的是液晶显示， 液晶显示内容介绍：
1：两个探测器的巡检路数指示
2：巡检路数对应的气体浓度值
3：时间（历史记录查询时显示）
4：发生浓度报警的总数（"0"无浓度报警；"1"有一路发生浓度报警；"2"有两路发生浓度报警）
5：发生故障报警的总数（"0"无故障报警；"1"有一路发生故障报警；"2"有两路发生故障报警）
6：单位指示（%LEL、ppm，VOL)根据检测的气体种类不同可以自由设置。
DN-K1000固定式可燃有毒气体报警器可以提供如下的输出功能：
打阀输出： 输出无源脉冲常开、常闭开关量信号，动作时间为3秒
Ø 排风输出： 也为警灯输出。输出无源保持常开、常闭开关量信号，手动“复位”后取消。
Ø 通讯指示灯： 有一路通讯指示灯和二路通讯指示灯，当探测器与控制器的输入端连接正确时，对应的通讯指示灯频闪。
Ø 输入端子： 与探测器连接。有“一路输入”、“二路输入”2组，每个端子上有三个触点，从左至右依次为 “-”、“sin”和“+”，与探测器连接时触点顺序要一一对应。
Ø 电源开关： 为主电电源开关，通电前先检查一下开关，应至“I”的状态。
Ø 电源输入端： AC220V主电电源输入。
Ø 备电接口： 备电电源（可选）输入。端子触点分别为“备电+”和“备电-”。
DN-K10000-2固定式可燃有毒气体报警器的使用
线缆、主电以及外接设备接好，确认无误后接通电源，打开电源开关，显示面板将显示内容全显之后，控制器进入90s的预热。预热状态结束后，控制器便进入正常的监控状态。
产品标准配置不含备电，若客户未选配备电，仅由主电供电时，控制器正常监控状态下备电故障、充电故障、故障指示灯亮。
任意一路浓度报警时，面板左侧总报警指示灯（红）亮，对应路数的报警指示灯（红）、首警指示灯（红）亮。同时，液晶显示报警时检测到的气体实时的浓度值；喇叭发出报警声，继电器动作，此时按消音键可消除声音，但控制器仍处于报警状态，继电器仍然处于动作状态。
注：控制器首次上电后，控制器可能会发出报警，这是由于刚上电时，传感器未完全预热或外界干扰所致属正常现象，此时仅需“复位”即可。
任意故障报警来临时，面板左侧总故障指示灯（黄）均会亮，并通过具体的故障指示灯显示出故障的种类（电源或探测器）。其中，探测器故障时，液晶屏中会显示出相应的故障类型（ E1或E2），喇叭发出故障报警声。
注：其中当主、备电任意一个报故障时，充电故障指示灯均会亮起，喇叭发出故障报警声。（按消音键解除即可）。
DN-K1000-2型可燃有毒气体报警控制器采用三芯屏蔽线与探测器连接（注：单芯线径不低于1.5mm2国标线，依实际距离而定），将屏蔽层与控制器机壳相连并可靠接地。当采用RVV线缆时，应穿金属管并将金属管与机壳相连后可靠接地。

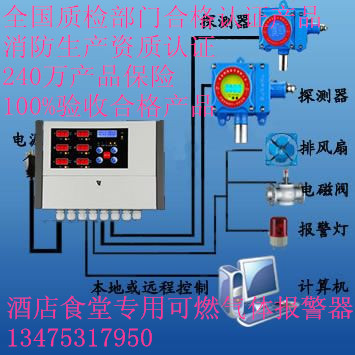

参照控制器与探测器接线图，将控制器与探测器的对应端子相连接。
DN-K1000-2气体报警报警器的产品维护：
1注意事项
◆ 正常环境下运行时控制器、探测器不需要特别的维护保养；
◆.探测器出厂前经过了严格的标定，在安装好之后请不要随意更换元器件，如果要更换，必须重新标定；
◆.探测器的传感器使用寿命正常情况下为两年，因使用环境的不同其使用寿命有可能下降，应每年定期进行检测维护。
◆.探测器传感器禁止高浓度气体的冲击，这样可能会损坏传感器；
◆.避免探测器经常断电，经常性的断电会导致检测元件工作的不稳定；
◆.在使用过程中，要定期检查仪表工作是否正常，检查周期至少每三个月一次；
◆ 如有故障维修时，需先确认故障设备断电后再将其拆下；
◆ 若设备长期闲置时应避免停放于外界环境恶劣的条件下， 设备运输存贮时应避免剧烈震动；
|
